ชนิดของเซลล์เชื้อเพลิง
Fuel Cells มีหลายชนิด แต่ทุกชนิดจะให้กระแสไฟฟ้าออกเป็นไฟฟ้ากระแสตรง(DC) ที่สามารถนำไปขับมอเตอร์ หลอดไฟ หรือเครื่องใช้ไฟฟ้าอื่นๆได้ โดยชนิดของตัว Fuel Cells จะแบ่งโดยสารเคมีที่ใช้เป็นเชื้อเพลิงเป็นหลัก โดยมีชนิดดังต่อไปนี้
1. Proton exchange membrane fuel cell (PEMFC) เป็นชนิดที่ได้รับความนิยมและจะถูกนำไปใช้ในรถยนต์ในอนาคต
2. Alkaline fuel cell (AFC) เป็นชนิดแรกที่มีการสร้างขึ้นมา เคยถูกใช้ในโครงการอวกาศของสหรัฐในช่วงปี 1960 แต่เนื่องระบบไวต่อการปนเปื้อนมา
จึงต้องใช้ไฮโดรเจนและออกซิเจนบริสุทธิ์เท่านั้น ทำให้ระบบมีราคาสูงมาก ไม่สามารถนำมาขายในท้องตลาดได้
3. Phosphoric-acid fuel cell (PAFC) เป็นระบบที่มีแนวโน้มที่จะถูกนำไปใช้ในสถานีไฟฟ้าขนาดเล็ก เนื่องจากทำงานที่อุณภูมิสูงกว่าแบบ PEMFC ทำให้ต้องใช้เวลาในการอุ่นระบบที่นานกว่า ทำให้มันไม่เสถียรในการนำมาใช้ในรถยนต์
4. Solid oxide fuel cell (SOFC) เป็นระบบที่เหมาะสมในการนำมาใช้ในสถานีไฟฟ้าขนาดใหญ่เนื่องจากสามารถผลิตกระแสไฟฟ้าได้มาก แต่เซลล์ไฟฟ้าชนิดนี้ทำงานที่อุณหภูมิที่สูงมาก(ประมาณ 1,832 F, 1,000 C) ทำให้มีปัญหาเรื่องเสถียรภาพ แต่ก็มีข้อดีตรงที่ว่า ไอน้ำอุณหภูมิสูงที่เป็นผลผลิตจากกระบวนการนี้ สามารถนำไปใช้ปั่นกังหันก๊าซต่อได้ ทำให้ประสิทธิภาพของระบบเพิ่มขึ้นอย่างมาก
5. Molten carbonate fuel cell (MCFC) เป็นอีกประเภทหนึ่งที่เหมาะสมสำหรับสถานีไฟฟ้าขนาดใหญ่ แต่ชนิดนี้ทำงานที่อุณหภูมิที่ต่ำกว่าคือที่ประมาณ 1,112 F หรือ 600 C และยังสามารถให้ไอน้ำความดันสูงเพื่อมาช่วยผลิตกระแสไฟฟ้าได้อีกด้วย และเนื่องจากทำงานที่อุณหภูมิที่ต่ำกว่า SOFC ทำให้ไม่ต้องใช้วัสดุพิเศษ จึงทำให้ระบบนี้ใช้งบประมาณที่น้อยกว่า
การทำงานของ Fuel Cell
Fuel Cell มีอยู่ด้วยกันหลายประเภท โดยแบ่งตามประเภทของสารพาประจุ (Electrolyte) โดยจะกล่าวถึงการทำงานโดยละเอียดของเซลล์ประเภท Proton exchange membrane

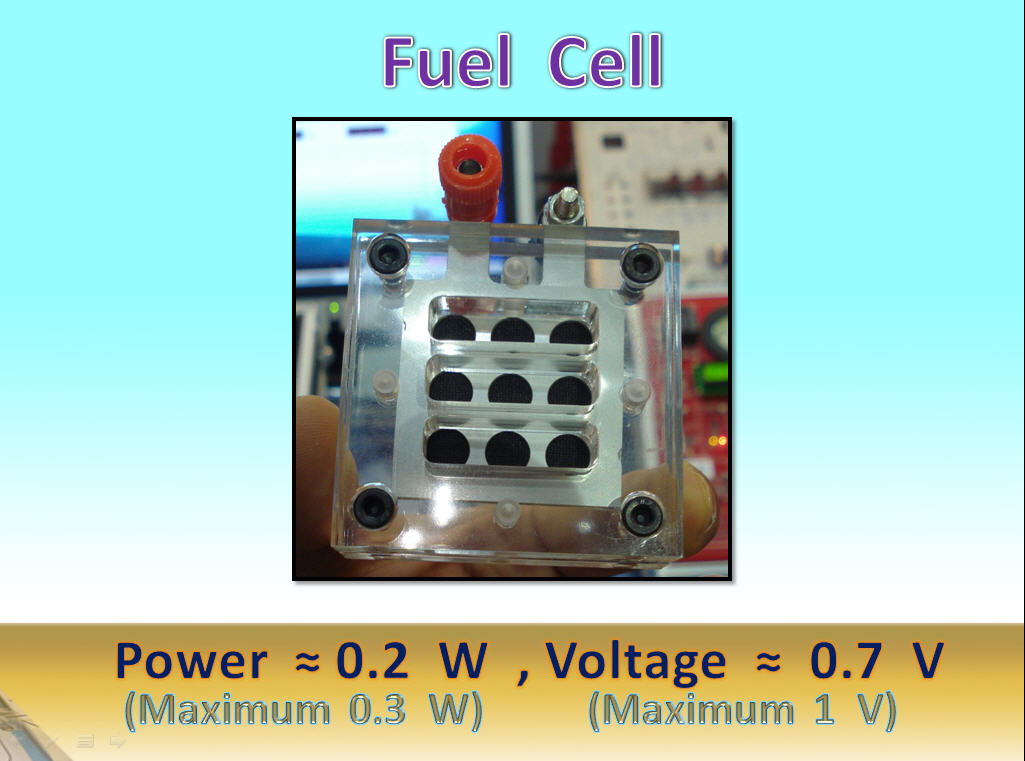

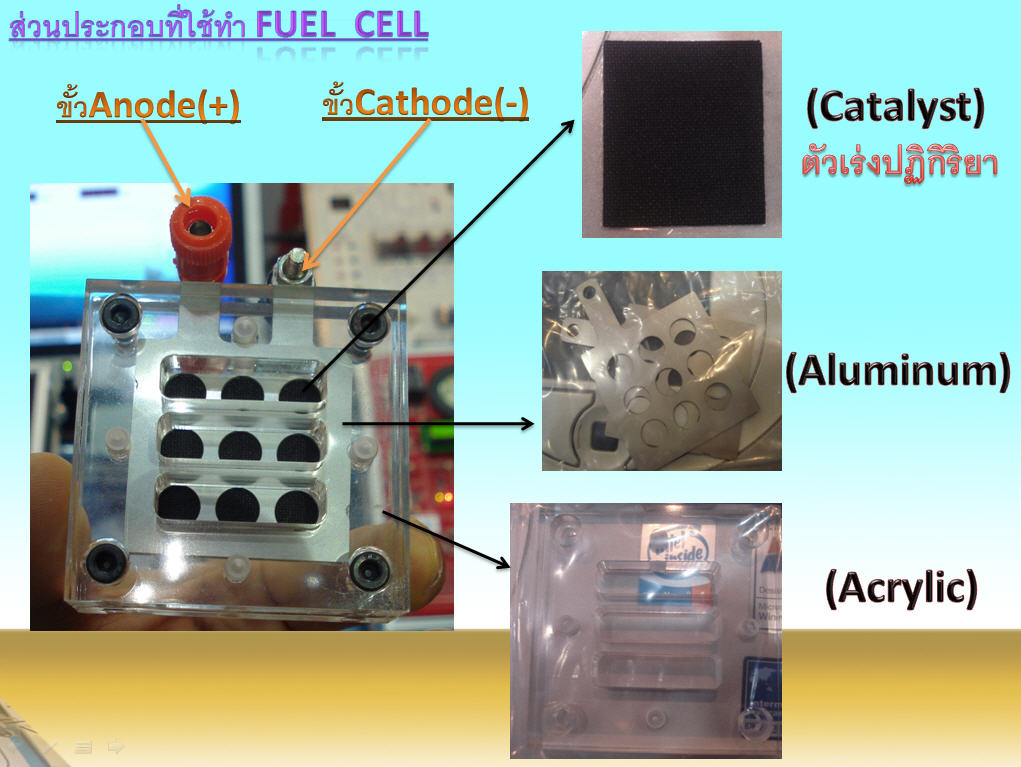

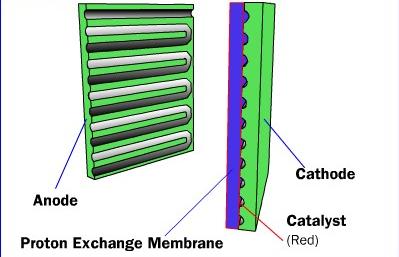

เซลล์เชื้อเพลิงจะแบ่งโครงสร้างออกเป็น 4 ส่วนใหญ่ๆ ได้แก่
1. ขั้วแอโนด (Anode) เป็นขั้วลบ มีหน้าที่ส่งอิเลคตรอนออกจากขั้ว โดยอิเลคตรอนได้จากปฏิกิริยา H2 ==> 2H+ + 2e- โดยที่ขั้วจะมีช่องที่ติดกับตัวเร่งปฏิกิริยาซึ่งฉาบอยู่บนผิวหน้าของเยื่อแลกเปลี่ยนโปรตอน โดยปฏิกิริยาจะเกิดเมื่อผ่านก๊าซไฮโดรเจนเข้าไป
2. ขั้วแคโทด (Cathode) เป็นขั้วบวก โดยมีช่องติดกับเยื่อแลกเปลี่ยนโปรตอน ทำหน้าที่รับโปรตอนและก๊าซออกซิเจนซึ่งถูกปล่อยออกมาที่ผิวหน้าของเยื่อซึ่งฉาบตัวเร่งปฏิกิริยาเอาไว้ และทำหน้าที่รับอิเลคตรอนกลับมาจากวงจรภายนอก เพื่อรวมกันเป็นน้ำ ดังปฏิกิริยา O2 + 4H+ + 4e- ==> 2H2O
3. สารพาประจุ (Electrolyte) เป็นส่วนที่มาความสำคัญ เพราะ เป็นส่วนที่ทำให้เกิดการเคลื่อนที่ของไอออนชนิดต่างๆ และเป็นส่วนที่เซลล์เชื้อเพลิงแต่ละประเภทแตกต่างกัน โดยประเภทที่เรากล่าวถึงอยู่นี้ สารพาประจุ จะเป็นเพียงเยื่อแลกเปลี่ยนโปรตอน (Proton exchange membrane) เท่านั้น ซึ่งมีลักษณะเหมือนแผ่นพลาสติกในการทำครัว โดยจะให้โปรตอนผ่านใด
แต่จะไม่ยอมให้อิเลคตรอนผ่าน
4. ตัวเร่งปฏิกิริยา (Catalyst) เป็นวัสดุพิเศษที่ช่วยให้ปฏิกิริยาในขั้นตอนต่างๆเกิดได้ดี โดยส่วนใหญ่จะเป็นผงแพลทินัมเคลือบอยู่บนเยื่อแลกเปลี่ยนโปรตอน ซึ่งจะมีลักษณะขรุขระเพื่อเพิ่มพื้นที่ผิวในการสัมผัสกับก๊าซไฮโดรเจน และ ออกซิเจน
หลักการทำงาน คือ H2 จะถูกปล่อยไปในด้านแอโนดโดยใช้ความดัน เมื่อก๊าซไปสัมผัสกับตัวเร่งปฏิกิริยา ก็จะเกิดการแตกตัวออกเป็น โปรตอนและอิเลคตรอน โดยอิเลคตรอนจะถูกส่งต่อไปยังวงจรภายนอก ส่วนโปรตอนนั้น จะผ่านช่องของเยื่อแลกเปลี่ยนโปรตอนไปยังขั้วแคโทด ซึ่งจะไปรวมตัวกับอิเลคตรอนที่รับมาจากวงจรภายนอก รวมไปถึงอะตอมของออกซิเจนซึ่งแตกตัวโดยการเร่งของตัวเร่งปฏิกิริยา เกิดเป็นโมเลกุลของน้ำขึ้นมา ซึ่งการไหลของอิเลคตรอนนี้ จะนำไปใช้เป็นไฟฟ้ากระแสตรงได้ เพื่อประโยชน์ในงานด้านต่างๆ
แต่เนื่องจาก H2 เป็นก๊าซที่อันตราย เนื่องจากติดไฟได้ จึงไม่เหมาะสมในการบรรจุ หรือ เคลื่อนย้ายไปมา และทำให้จึงมีการพัฒนา Fuel Processor ซึ่งมีหลักการคือ
1. ใช้เครื่อง Reformer เปลี่ยนไฮโดรคาร์บอนชนิดต่างๆ, H2O และ O2 ให้กลายเป็น H2, CO, CO2
2. ใช้เครื่อง Catalytic Converter เปลี่ยน CO ให้กลายเป็น CO2
3. จากนั้น ก็นำ H2 มาใช้ได้ตามต้องการ ส่วน CO2 ก็ถูกปล่อยสู่อากาศต่อไป
วิธีนี้ นอกจากจะเพิ่มความปลอดภัยแล้ว ยังเป็นการประหยัดอีกด้วย เนื่องจากสามารถเปลี่ยนสารอื่นๆมาเป็น H2 ได้
\การใช้ประโยชน์ของเซลล์เชื้อเพลิง
เซลล์เชื้อเพลิงสามารถนำมาใช้งานได้หลายด้าน ตัวอย่างที่เห็นได้ชัด และอาจจะกล่าวได้ว่า เป็นเครื่องใช้แห่งอนาคต มีดังนี้
รถยนต์พลังงานเซลล์เชื้อเพลิง (Automobiles)
คาดกันว่าเซลล์เชื้อเพลิงจะสามารถแทนที่เครื่องยนต์เบนซินและเครื่องยนต์ดีเซลล์ได้ในปี 2548 รถพลังงานเซลล์เชื้อเพลิงจะมีลักษณะคล้ายกับรถยนต์พลังงานไฟฟ้ามาก ต่างกันเพียงแค่ใช้ เซลล์เชื้อเพลิงแทนแบตเตอรี่ รถพลังงานเซลล์เชื้อเพลิงส่วนใหญ่จะใช้เมทานอลเป็นเชื้อเพลิง แต่ก็มี บางบริษัทออกแบบรถให้ใช้น้ำมันเบนซิน แต่ในอนาคตเราอาจจะสามารถออกแบบถังเชื้อเพลิงสำหรับ บรรจุไฮโดรเจนได้อย่างปลอดภัย
Necar 4 รถยนต์เซลล์เชื้อเพลิงจากบริษัท DaimlerChrysler ใช้ไฮโดรเจนเหลวเป็นเชื้อเพลิง ทำความเร็วสูงสุดได้ประมาณ 144 Km/h และสามารถวิ่งได้ 450 Km ก่อนที่จะต้องเติมเชื้อเพลิงอีกครั้ง
แหล่งพลังงานพกพา (Portable Power)
เซลล์เชื้อเพลิงสามารถใช้กับอุปกรณ์อิเล็กทรอนิกส์ เช่น เครื่องคอมพิวเตอร์พกพา โทรศัพท์มือถือ หรือเครื่องช่วยฟังได้ การใช้งานกับอุปกรณ์เหล่านี้ เซลล์เชื้อเพลิงสามารถใช้งานได้นานกว่าแบตเตอรี่ทั่วไป และสามารถประจุไฟ (recharge) ใหม่ได้อย่างรวดเร็วโดยเชื้อเพลิงเหลว หรือแก๊ส
ต้นแบบเซลล์เชื้อเพลิงแบบพกพาขนาด 100W กำลังจ่ายพลังงานให้กับโทรทัศน์และเครื่องเล่นวีดีโอ
เครื่องผลิตไฟฟ้าภายในบ้าน (Home Power Generation)
ในปี 2545 บริษัท General Electric สามารถผลิตเครื่องผลิตกระแสไฟฟ้าภายในบ้าน ที่ใช้แก๊สธรรมชาติหรือโพรเพนเป็นเชื้อเพลิง และสามารถผลิตไฟฟ้าได้มากถึง 7 กิโลวัตต์ (เพียงพอสำหรับ ใช้ภายในบ้าน) นอกจากนี้ยังให้พลังงานความร้อนซึ่งสามารถใช้ทำความร้อนภายในบ้านได้อีกด้วย
เครื่องผลิตไฟฟ้าขนาดใหญ่ (Large Power Generation)
ด้วยเทคโนโลยีด้านเซลล์เชื้อเพลิงที่ก้าวหน้า ทำให้มีประสิทธิภาพเพียงพอที่จะทดแทนโรงไฟฟ้า พลังงานความร้อนที่ใช้กันอยู่ เซลล์เชื้อเพลิงขนาดใหญ่นั้นมีประสิทธิภาพในการผลิตไฟฟ้าสูงกว่าโรงไฟฟ้า ที่มีอยู่ในปัจจุบัน เทคโนโลยีด้านเซลล์เชื้อเพลิงได้ถูกพัฒนาจนสามารถผลิตไฟฟ้าได้โดยตรงจากไฮโดรเจน ในเซลล์เชื้อเพลิง นอกจากนี้ยังสามารถใช้ความร้อนและน้ำที่ได้ ปั่นเทอร์ไบน์เพื่อผลิตไฟฟ้าได้อีกด้วย
เครื่องผลิตไฟฟ้าโดยใช้เซลล์เชื้อเพลิงขนาดใหญ่ มีกำลังผลิต 250kW ใช้แก้สธรรมชาติเป็นเชื้อเพลิง ถูกติดตั้งในเยอรมันเพื่อทดสอบการใช้งาน
